Teorema superposisi dan rangkaian pembagi tegangan/arus


I.            TUJUAN
-          Untuk membuktikan teorema superposisi pada suatu rangkaian yang bersifat linier
-          Untuk mempelajari rangkaian pembagi tegangan dan rangkaian pembagi arus

II.            ALAT-ALAT YANG DIGUNAKAN
·         Power supply
·         Amper meter
·         Voltmeter
·         Ohm meter

III.            TEORI DASAR
      A.    TEOREMA SUPERPOSISI
Syarat berlakunya teorema superposisi adalah system linier artinya rangkaian terdiri dari komponen R.L.C dan sumber-sumber independent saja.
Sebuah jaringan linier (misal : jaringan resitif arus searah) yang mengandung dua atau lebih sumber yang bebas, dapat dianalisa untuk mendapatkan berbagai tegangan dan arus – arus cabang dengan mengijinkan sumber berlaku satu (sumber) pada suatu waktu, kemudian hasilnya dijumlahkan untuk sumber independent superposisi hanya dapat digunakan bila fungsi control berbeda diluar jaringan yang mengandung sumber.
Sumber yang tida bekerja diganti tahanan dalamnya.
Rd sumber tegangan ideal      : 0 (short circuit)
Rd sumber arus ideal              : ~ (open circuit)

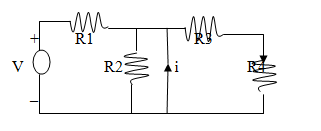

Analisa Penyelesaian

  Sumber tegangan vs bekerja (sendiri)                                           ► Sumber arus 1 bekerja sumber
sumber arus diganti dengan                                                                tegangan diganti dengan
tahanan dalam (rd : ∞)                                                                       tahanan dalam (rd : 0)




      B.     ALAT UKUR
Rangkaian-rangkaian dengan hanya sebuah sumber energy pada umumnya tidak diselasaikan dengan metode-metode penyelesaian rangkaian, tetapi dengan pembagi tegangan dan pembagi arus, sehingga lebih cepat.
·      Pembagi tegangan
Pada dasarnya adalah rangkaian seri
